Se muestran tres dispositivos electrónicos blancos con disipadores térmicos de aletas sobre un fondo azul, destinados a la cobertura móvil en interiores.

SOLiD BARS™
DAS

Descripción general del sistema

SOLiD BARS™ es una solución avanzada para interiores que mejora las señales de telefonía móvil y proporciona una cobertura fiable para hasta cuatro operadores móviles. Está diseñada para cumplir con los requisitos normativos regionales aplicables, lo que podría eliminar la necesidad de acuerdos de retransmisión, y admite hasta cuarenta (40) unidades remotas desde una única cabecera mediante un máximo de cuatro (4) concentradores. El sistema incluye un sistema de cancelación de eco (ECS) para garantizar un rendimiento estable y se gestiona a través del portal EMS de SOLiD BARS™, con acceso in situ mediante la interfaz LocalGUI.

Más información

Bajo coste total

  • SOLiD BARS está diseñado para cumplir los requisitos normativos de exención de licencia en los mercados de todo el mundo, garantizando el cumplimiento normativo al tiempo que mantiene un alto rendimiento, fiabilidad y facilidad de implementación.

  • El cableado Ethernet contribuye a reducir la complejidad de la instalación y el tiempo de puesta en marcha.

  • Tanto la estación central como los concentradores admiten hasta ocho (8) unidades remotas cada uno, lo que reduce la necesidad de contar con equipos adicionales de estación central y de donantes.

Configuración sencilla (instalación y puesta en marcha)

  • Un único cable Ethernet por unidad remota contribuye a reducir las necesidades de cableado.

  • La tecnología Power-over-Ethernet (PoE) permite colocar las unidades de forma flexible en lugares remotos.

  • La puesta en marcha automática contribuye a reducir los errores de configuración y las visitas in situ.

  • El sistema de cancelación de eco (ECS) ayuda a evitar la oscilación de la señal.

  • La posición de la antena donante se puede comprobar a través de LocalGUI (cuando sea aplicable).

  • El modo de enlace ascendente inactivo (suspensión) garantiza el cumplimiento de los requisitos normativos aplicables.

Múltiples operadores de telefonía móvil y múltiples bandas

  • Admite hasta cuatro operadores de telefonía móvil en un único sistema.

  • Admite múltiples bandas de frecuencia por operador de telefonía móvil para adaptarse a diversos entornos de implementación.

  • Cada operador de telefonía móvil se procesa de forma independiente para mejorar el aislamiento y el rendimiento general del sistema.

Sistema basado en la web

  • Ofrece una interfaz web que facilita la puesta en marcha.

  • El portal SOLiD BARS™ EMS permite la supervisión continua y la optimización del sistema.

Gestión avanzada de redes

  • Es compatible con SNMP v2c/v3 para la supervisión y la notificación de alarmas.

  • Permite la integración con sistemas externos de gestión de redes (NMS).


Diagrama de la arquitectura del sistema en el que se muestra una cabecera central conectada mediante cables coaxiales de RF a ocho unidades receptoras (RU, de la RU n.º 1 a la RU n.º 8). La cabecera está conectada a cuatro antenas de satélite mediante cables coaxiales de RF. Los cables CAT6A azules conectan la cabecera con cada una de las RU.
Diagrama de la arquitectura del sistema en el que se muestra una cabecera central conectada mediante cables coaxiales de RF a ocho unidades receptoras (RU, de la RU n.º 1 a la RU n.º 8). La cabecera está conectada a cuatro antenas de satélite mediante cables coaxiales de RF. Los cables CAT6A azules conectan la cabecera con cada una de las RU.

SOLiD BARS™
Descripción general del sistema

Arquitectura del sistema

Fuera de emisión, 1 (HE) y 8 (RU)

Logotipo azul de SOLiD BARS con cuatro barras en orden ascendente, con el texto «SOLID» en blanco sobre un rectángulo azul vertical situado en el extremo derecho.
Esquema de una arquitectura de red ampliada en el que se muestran antenas de recepción directa, tres concentradores y veinticuatro unidades remotas, con detalles del cableado.

SOLiD BARS™
Descripción general del sistema

Arquitectura ampliada

Fuera de emisión, 1 (HE), 4 (HUB) y 40 (RU)

Logotipo azul de SOLiD BARS con cuatro barras en orden ascendente, con el texto «SOLID» en blanco sobre un rectángulo azul vertical situado en el extremo derecho.
Una unidad de cabecera BARS de color blanco con aletas verticales y soportes de montaje sobre un fondo azul oscuro.

SOLiD BARS™
Unidad de cabecera (HE)

Unidad de cabecera (HE)

La unidad de cabecera (HE) de BARS es el núcleo del sistema. Recibe y digitaliza las señales de hasta cuatro operadores de telefonía móvil y, a continuación, transmite datos y energía a las unidades remotas (RU) a través de

cables Ethernet dedicados. El HE amplía su cobertura al admitir hasta 40 RU simultáneamente.

Gráfico de barras con cuatro barras azules de altura creciente, con la palabra «SOLID» en grandes letras blancas sobre un fondo azul a la derecha.
Una unidad HUB blanca con estructura metálica y múltiples aletas verticales, situada sobre un fondo azul liso.
Una unidad HUB blanca con estructura metálica y múltiples aletas verticales, situada sobre un fondo azul liso.

Unidad central

La unidad HUB actúa como componente de distribución dentro del sistema BARS. Transmite datos desde la unidad HE a una distancia de hasta 10 km mediante un módulo SFP y se conecta a un máximo de ocho unidades remotas (RU).

SOLiD BARS™
Unidad central

Un logotipo azul con un gráfico de barras y la palabra «SOLID» escrita verticalmente en la parte derecha
Un router de punto de acceso inalámbrico para exteriores, de color blanco y forma cuadrada, con luces indicadoras verdes en la parte inferior, sobre un fondo azul liso.

SOLiD BARS™
Unidad remota (RU)

Unidad remota (RU)

La unidad remota (RU) de BARS amplía la cobertura limitada de la unidad de cabecera (HE). Recibe señales de telefonía móvil directamente desde la HE o a través de un HUB, las convierte en señales de RF (radiofrecuencia), las amplifica y las transmite a través de su puerto de RF.

Logotipo azul y blanco con un gráfico de barras y la palabra «VENDIDO» escrita verticalmente en la parte derecha.

SOLiD BARS™ Descripción general del sistema

Tabla en la que se muestran las bandas de radiofrecuencia, sus rangos de frecuencia de descarga y subida en MHz, los anchos de banda totales, los anchos de banda máximos por canal, la potencia máxima de salida en subida (UL) según 3GPP y Ofcom, y la potencia máxima de salida en descarga (DL) según 3GPP y Ofcom con un ajuste de +10 dBm/5 MHz.
Tabla que muestra la compatibilidad con la configuración multibanda de los puertos donantes de operadores de redes móviles (MNO), en la que se indica el número de operadores conectados y el número máximo de bandas por puerto, con 4, 3, 2 o 1 operador y el número máximo correspondiente de bandas de 2, 3 o 4.

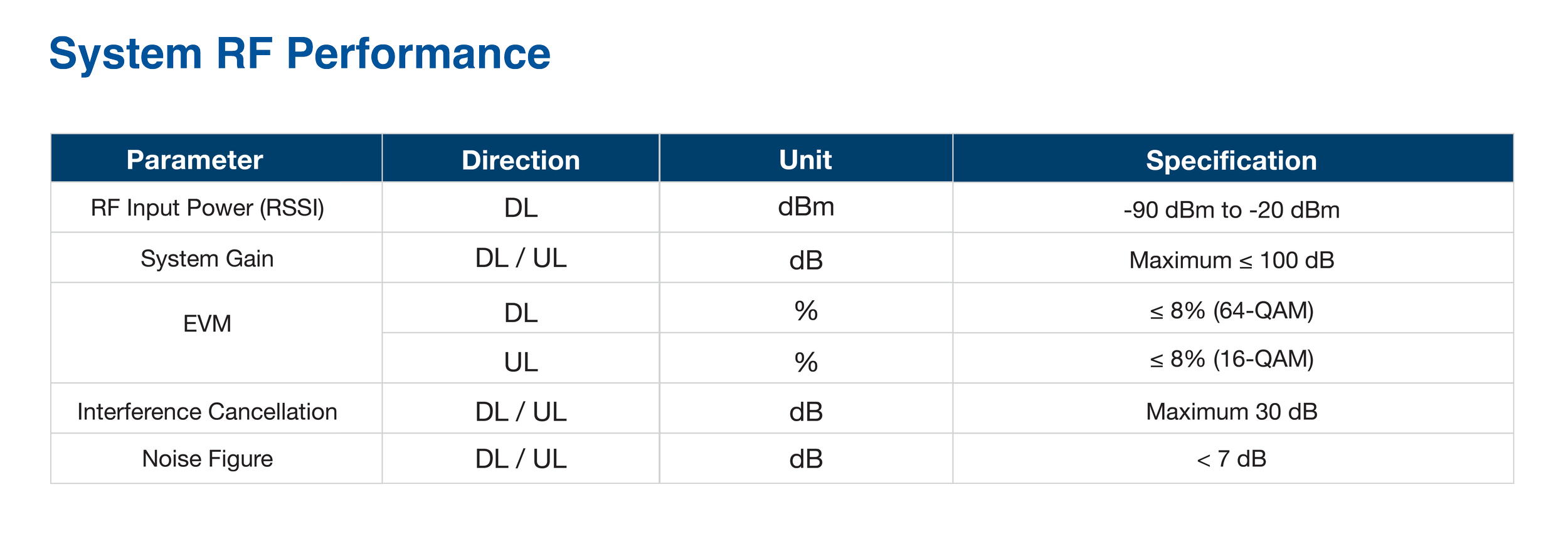

Una tabla técnica titulada «Rendimiento de RF del sistema» en la que se enumeran parámetros como la potencia de entrada de RF, la ganancia del sistema, el EVM, la cancelación de interferencias y la figura de ruido, con columnas para la dirección, la unidad y las especificaciones.
Un gráfico de barras azul con cuatro barras ascendentes junto a un rectángulo azul vertical en el que figura la palabra «VENDIDO» en mayúsculas blancas.
